• 退火组织
• 索氏体和碳化物。
• 退火态一般要进行脱碳层的测定。GB/T 9943-2008(高速工具钢棒技术条件)
• 共晶碳化物不均匀度（带状和网状两个系列1～8级）（注意取样和热处理）
• 脱碳层

淬火、回火组织

• 淬火组织：马氏体+碳化物+30%左右的残奥。
•  马氏体为隐针型，浸蚀后呈白色。淬火晶粒度是检验热处理质量的重要标志。
• 回火组织：回火马氏体，碳化物及残余奥氏体。
• 回火程度的区分，如何辨别过热
• 过烧，如何辨别

高速工具钢的过热过烧

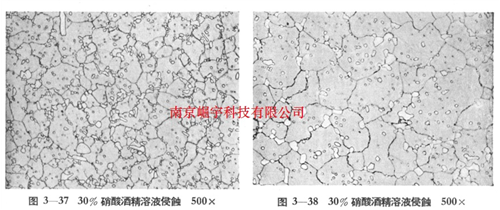

• 过热组织：
• 部分碳化物变形，呈棱角状；
• 部分碳化物拖尾
• 部分线段状
• 部分半网状或明显网状
• 过烧组织：出现铸态黑色组织（高温包晶反应不完全产物）及共晶莱氏体
• 过烧与过热的主要区别是：过热组织主要出现次生莱氏体，莱氏体呈细小骨骼状存在于晶界上。
